Λεπτομέρειες:
|
| Κατάλληλο σύστημα: | LFP, LCO, LMO και άλλα κάθοδος μπαταριών συστημάτων και επίστρωμα ηλεκτροδίων ανόδων | Πάχος υποστρώματος λειτουργίας: | Αλουμινόχαρτο (Al): 11~30um / Αλουμινόχαρτο (Cu): 8~30um |
|---|---|---|---|
| Επίστρωση Πλάτος κυλίνδρου: | 360 χιλ. | Αποτελεσματικό πλάτος επίστρωσης: | ≤ 300mm |
| Μηχανική ταχύτητα λειτουργίας του εξοπλισμού: | 3μ/λεπτό | Ταχύτητα επίστρωσης εξοπλισμού: | 0,3 m/min |
| Κατάλληλο για ιξώδες πολτού: | 2000~12000 Cps | Εύρος ξηρού πάχους επίστρωσης μονής όψης: | 50-150μm |
| Ελάχιστο μήκος διαστήματος: | 5mm | Ελάχιστο μήκος επίστρωσης πολλαπλών τμημάτων: | 20mm |
| Επισημαίνω: | Μηχανή επιστρώματος μπαταριών LFP,Μηχανή συνελεύσεων μπαταριών LCO,Επίστρωμα πηλού μπαταριών 360 τύπων |
||

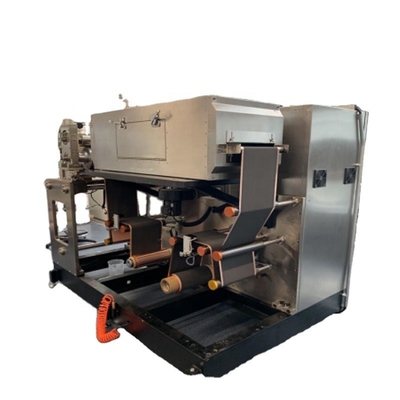

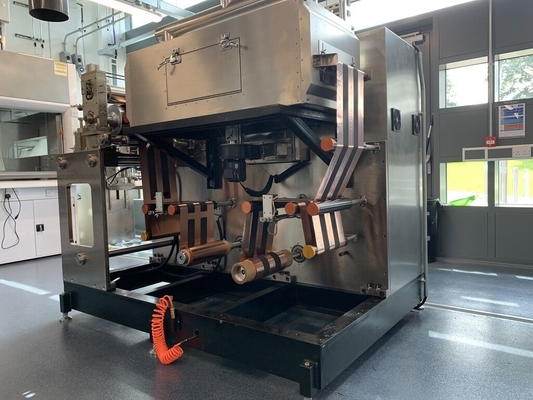

Ιονική μηχανή 360 συνελεύσεων Baattery λίθιου μηχανών επιστρώματος μηχανήματα επιστρώματος πηλού ηλεκτροδίων τύπων
Ⅰ. Εισαγωγή:
Διαλείπον πειραματικό coater είναι ένας εξοπλισμός επιστρώματος μεταφοράς τρεις-ρόλων, που μπορεί να χρησιμοποιηθεί για το συνεχές και διαλείπον επίστρωμα, και είναι κατάλληλο να ισχύσει για τα διάφορα υποστρώματα για τις διαδικασίες επιστρώματος επιφάνειας. Ειδικά χρησιμοποιημένος στη λίθιο-ιονική βιομηχανία μπαταριών. Ο εξοπλισμός σχεδιάζεται για να είναι κατάλληλος για τους ερευνητές να χρησιμοποιήσουν, και να καλύψουν τις απαιτήσεις την ακρίβεια και τη συνέπεια, που δεν είναι κανένας διαφορετικός από την παραγωγή, και έχει μια άριστη επίδραση ξήρανσης. Είναι ιδανικό για την έρευνα και την ανάπτυξη και τις μικρές δοκιμές των λίθιο-ιονικών μπαταριών, των έξοχων πυκνωτών, των μπαταριών νικελίου και άλλων δευτεροβάθμιων μπαταριών.
Ⅱ. Χαρακτηριστικά γνωρίσματα:
Ⅲ. Τεχνικές παράμετροι εξοπλισμού και κύρια διαμόρφωση εξοπλισμού
(1) κύρια διαμόρφωση εξοπλισμού:
| Αριθ. | Όνομα |
| 1. | Διακόπτης αέρα |
| 2. | PLC |
| 3. | Οθόνη αφής |
| 4. | Ενδιάμεσος ηλεκτρονόμος |
| 5. | Σερβο μηχανή |
| 6. | Πλανητικός μειωτής |
| 7. | Διακόπτης |
| 8. | Επαφέας εναλλασσόμενου ρεύματος |
| 9. | Στερεάς κατάστασης ηλεκτρονόμος |
| 10. | Θερμοστάτης |
| 11. | Πλήρως αυτόματη διόρθωση |
| 12. | Πλήρως αυτόματη ένταση |
| 13. | Κύρια υλική μηχανή απαλλαγής (λήψη) |
| 14. | Οπτικό μάτι οπτικής ίνας |
| 15. | Βαθύς ένσφαιρος τριβέας αυλακιού (μπροστινό μέρος της μηχανής) |
| 16. | Επένδυση του ρόλου |
| 17. | Πίσω ρόλος |
| 18. | Λεπίδα μεταλλουργικών ξυστρών |
| 19. | Κύλινδρος οδηγών |
| 20. | Μετατροπέας συχνότητας |
| 21. | Ανεμιστήρας |
| Αριθ. | Στοιχείο | Προδιαγραφή | Παρατηρήσεις |
| 1. | Κατάλληλο σύστημα | LFP, LCO, LMO και άλλες κάθοδος μπαταριών συστημάτων και διαδικασία επιστρώματος ηλεκτροδίων ανόδων | |
| 2. | Τρέχοντας πάχος υποστρωμάτων |
Φύλλο αλουμινίου αργιλίου (Al): 11~30um Φύλλο αλουμινίου χαλκού ($cu): 8~30um |
|
| 3. | Πλάτος κυλίνδρων επιστρώματος | 360 χιλ. | |
| 4. | Αποτελεσματικό πλάτος επιστρώματος | ≤ 300mm | |
| 5. | Μηχανική λειτουργούσα ταχύτητα εξοπλισμού | 3m/min | |
| 6. | Ταχύτητα επιστρώματος εξοπλισμού | 0.3m/min | Ανάλογα με την κατάσταση ξήρανσης |
| 7. | Κατάλληλος για το ιξώδες πηλού | 2000~12000 Cps | |
| 8. | Ενιαίος-πλαισιωμένος ντύνοντας την ξηρά σειρά πάχους | 50150μm | |
| 9. | Ελάχιστο μήκος διαστήματος | 5mm | |
| 10. | Multi-section ελάχιστο μήκος επιστρώματος | 20mm | |
| 11. | Διαλυτικά χαρακτηριστικά | Ελαιούχο διαλυτικό NMP (s.g=1.033, b.p=204℃) | |
| Υδάτινο διαλυτικό H2O/NMP (s.g=1.000, b.p=100℃) | |||
| 12. | Κατάλληλος για το στερεό περιεχόμενο | Άνοδος S.C. 60%±5% | |
|
Κάθοδος S.C. 50%±5% (σύστημα PVDF) S.C. 50%±5% (σύστημα SBR) |
|||
| 13. | Αναλογία |
Άνοδος 1.5-2.59/cm2 Κάθοδος 1~1.89/cm2 |
|
| 14. | Μέθοδος επιστρώματος | Συνεχές επίστρωμα/διαλείπον επίστρωμα επιστρώματος/καταδίωξης | |
| 15. | Τρέχοντας κατεύθυνση υποστρωμάτων | Μπροστινό επίστρωμα, μπροστινή και αντίστροφη κενή λειτουργία φύλλων αλουμινίου υποστρωμάτων |
(3) εισαγωγή στη δομή κάθε μέρους:
1. Ακέραιο να ξετυλίξει, επικεφαλής μηχανισμός:
| Αριθ. | Στοιχεία | Προδιαγραφή | Παρατηρήσεις |
|
|
Δομή εγκαταστάσεων κυλίνδρων | cantilever εγκαθίσταται σταθερά | |
|
|
Επεξεργασία επιφάνειας κυλίνδρων | Οξείδωση επιφάνειας του κυλίνδρου αργιλίου μετάλλων, run-out ≤30um κύκλων | |
|
|
Σύστημα ελέγχου έντασης | Κλειστή σταθερή ένταση αυτόματου ελέγχου βρόχων, σειρά 0~50N έντασης | |
|
|
Μέθοδος διορθώσεων | Αυτόματος έλεγχος EPC, κτύπημα 50mm | |
|
|
Υλική μέθοδος κυλίσματος | Ο υλικός ρόλος καθορίζεται με ένα φρέαρ εξαερισμού 3 ίντσας | |
| Ξετυλίγοντας ενιαίος διογκώσιμος άξονας | |||
|
|
Κατεύθυνση της μετακίνησης υποστρωμάτων | Διαβιβάστε και αντιστρέψτε (ξανατυλίξτε) | |
|
|
Τρέχοντας ταχύτητα υποστρωμάτων | 2m/min | |
|
|
Μέγιστη ξετυλίγοντας διάμετρος | Ф250mm | |
|
|
Μέγιστη ικανότητα ρουλεμάν του διογκώσιμου άξονα | 80Kg | |
|
|
Αριθμός να ξετυλίξει τους διογκώσιμους άξονες | 1 κομμάτι | |
| 11 | Μηχανή κύριας κίνησης | Σερβο μηχανή | |
| 12 | Επεξεργασία επιφάνειας κυλίνδρων |
Εισαγόμενος κύλινδρος EPDM, run-out ≤30um κύκλων |
Πλάτος 360mm |
| 13 | Δομή μεταλλουργικών ξυστρών | Double-sided μεταλλουργική ξύστρα κομμάτων | |
| 14 | Κύλινδρος επιστρώματος (κύλινδρος χάλυβα) | Σκληρό χρώμιο που καλύπτεται στην επιφάνεια | |
| 15 | Πίσω κύλινδρος (λαστιχένιος κύλινδρος) | Εισαγόμενο EPDM στην επιφάνεια | |
| 16 | Διαλείπουσα ρύθμιση ύψους της μεταλλουργικής ξύστρας | Χειρωνακτική ρύθμιση | |
| 17 | Επιτροπή λειτουργίας | Οθόνη αφής και κουμπί (λειτουργήστε σύμφωνα με τη διεπαφή λειτουργίας) |
2.Oven
| Αριθ. | Στοιχεία | Προδιαγραφή | Παρατηρήσεις |
|
|
Δομή φούρνων | Ενιαία ανεξάρτητη θέρμανση στρώματος | |
|
|
Μήκος φούρνων | 1 μέτρο/τμήμα | |
|
|
Υλικό | SUS304 εσωτερικό σκάφος της γραμμής 1.0mm, εξωτερικό σκάφος της γραμμής 2.0mm SUS201 | |
|
|
Τρόπος μετάδοσης κυλίνδρων οδηγών φούρνων | Παθητική κίνηση κυλίνδρων | |
|
|
Έλεγχος θερμοκρασίας | Διαιρείται σε έλεγχο προστασίας του κανονικών λειτουργώντας ελέγχου θερμοκρασίας και της παρακολούθησης πέρα-θερμοκρασίας. Όταν η πέρα-θερμοκρασία, αυτό θα κόψει την κύρια παροχή ηλεκτρικού ρεύματος θέρμανσης. | |
|
|
Μέθοδος θέρμανσης | Ηλεκτρική θέρμανση, δομή κυκλοφορίας ζεστού αέρα | |
|
|
Δύναμη θέρμανσης του ενιαίου φούρνου τμημάτων | 5KW | |
|
|
Θερμοκρασία στην ξεραίνοντας σήραγγα | Σχέδιο Max150℃, διαφορά θερμοκρασίας στον ενιαίο φούρνο ≤5℃ | |
|
|
Θερμοκρασία επιφάνειας του γραφείου κατά τη λειτουργία | ≤45℃ | |
|
|
Μέθοδος φυσήγματος | Χτύπημα πρός τα πάνω | |
|
|
έλεγχος όγκου αέρα εξάτμισης | Ανεξάρτητος έλεγχος μέσω των μηχανικών βαλβίδων | |
|
|
Δομή ακροφυσίων | Η αυλάκωση ακροφυσίων είναι αυλακωμένη με μια ειδική φόρμα | |
|
|
Έλεγχος ανεμιστήρων | Έλεγχος επαφέων | |
|
|
Έλεγχος θέρμανσης | στερεάς κατάστασης ηλεκτρονόμος | |
|
|
Υλικό ανεμιστήρων | Σίδηρος |
3.Winding μηχανισμός: η λειτουργία είναι η ίδια με αυτήν να ξετυλίξει, με τις ακόλουθες προσθήκες
| Αριθ. | Στοιχεία | Προδιαγραφή | Παρατηρήσεις |
|
|
Ένταση | Ένα σύνολο κυλίνδρου έλξης εγκαθίσταται στην μπροστινή και πίσω, κλειστή σταθερή ένταση αυτόματου ελέγχου βρόχων, σειρά 0~50N έντασης | |
|
|
Δομή εγκατάστασης | Ο γυαλισμένος πίνακας εγκαθίσταται σταθερά | |
|
|
Αριθμός να ξανατυλίξει τους διογκώσιμους άξονες | 1 κομμάτι | Cantilever να ξανατυλίξει |
| Αριθ. | Στοιχεία | Προδιαγραφή | Παρατηρήσεις |
| 1 | Κύριο σύστημα ελέγχου | Οθόνη αφής, PLC, σερβο σύστημα | |
| 2 | Τρόπος λειτουργίας | Χειρωνακτικός, αυτόματος, στάση έκτακτης ανάγκης ολόκληρη η μηχανή μπορεί να χρησιμοποιηθεί πριν και μετά | |
| 3 | Ντύνοντας, διαλείπουσα θέτοντας σειρά μήκους |
Μήκος 20.0~3200.0mm επιστρώματος Διαλείπον μήκος 5.0~3200.0mm |
|
| 4 | Κατάσταση συναγερμών | Όταν η συσκευή αποτυγχάνει, η οθόνη αφής θα επιδείξει την αντίστοιχη οθόνη διορθώσεων | |
| 5 | Μετρώντας λειτουργία | Ποσότητα παραγωγής/μήκος | |
| 6 | Μέθοδος ρύθμισης πάχους κεφαλιών και ουρών | Η πραγματοποίηση του κυλίνδρου χάλυβα ελέγχου προγράμματος και της λαστιχένιας αναλογίας ταχύτητας κυλίνδρων |
βάρος μεγέθους L1800*W1100*H1250mm περίπου: 1.2T
(4) ακρίβεια εξοπλισμού:
| Αριθ. | Στοιχεία | Προδιαγραφή | Παρατηρήσεις |
|
|
Μεταλλουργική ξύστρα | Στρογγυλό runout ≤1.5um, ευθύτητα ≤1.5um Ra0.4 | |
|
|
Κύλινδρος επιστρώματος (κύλινδρος χάλυβα) | Στρογγυλό runout ≤1.5um, ευθύτητα ≤1.5um Ra0.4 | |
|
|
λαστιχένιος ρόλος | Runout ≤30um, ευθύτητα ≤10um | |
|
|
Απόκλιση διορθώσεων | ±0.2mm |
3. Μέθοδος μέτρησης
Α. περιοχή μέτρησης: 3mm από την άκρη, 6mm από το τέλος, και 10mm από την αρχή.
Β. που μετρά το μέγεθος Φ35mm ή σύμφωνα με τις απαιτήσεις διαδικασίας του αγοραστή
