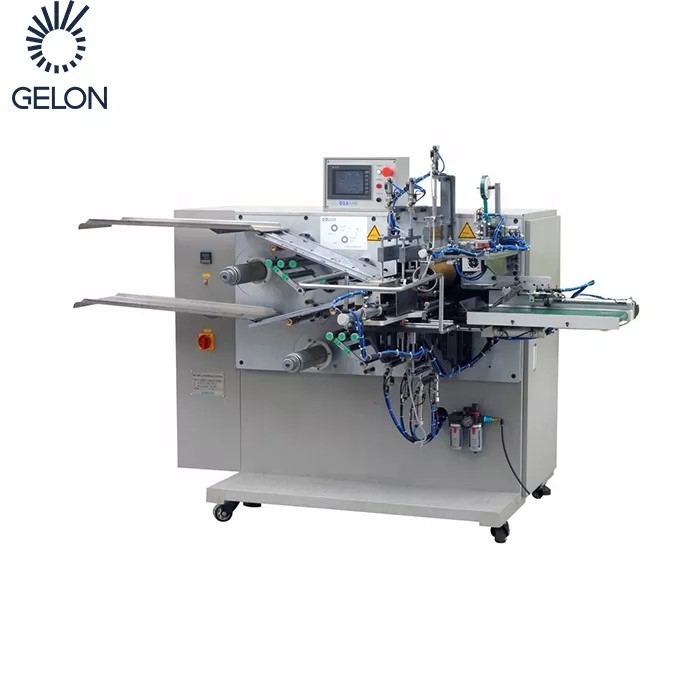

Άνεμος μηχανή αυτόματος-Semiauto γραμμών παραγωγής μπαταριών λίθιου κυττάρων κυλίνδρων εξοπλισμού μπαταριών Gelon

Ι. εισαγωγή

Χαρακτηριστικό γνώρισμα:

1. Ο πλήρης έλεγχος εκκέντρων υιοθετείται για το τράβηγμα και ωθώντας βελόνα και την αντιστροφή. Ο εξοπλισμός είναι σταθερός, με την υψηλή αποδοτικότητα και το χαμηλό ποσοστό αποτυχίας.

2. Το ηλεκτρόδιο υιοθετεί τον τριπλό έλεγχο διορθώσεων απόκλισης: να ξετυλίξει, διαδικασία και προ-τύλιγμα για να εξασφαλίσει ποιότητα των προϊόντων.

Ο εξοπλισμός τυλίγει τα θετικά και αρνητικά κομμάτια ηλεκτροδίων και τα διαφράγματα των λίθιο-ιονικών στοιχείων μπαταριών γύρω από τα κύτταρα μπαταριών μετά από να περάσει μέσω των μηχανισμών όπως η αφαίρεση σκόνης, ο έλεγχος έντασης, η ποιοτική επιθεώρηση, η μέτρηση μήκους, η διακινούμενη διόρθωση απόκλισης, η αποβολή στατικής ηλεκτρικής ενέργειας, κ.λπ. Μετά από την ολοκλήρωση της παραγωγής του κυττάρου, της δοκιμής βραχυκυκλώματος, της ελαττωματικών απαλλαγής και της μετάδοσης από τη ζώνη μεταφορέων.

II.Specifications

1. Μέθοδος τυλίγματος:

Α. 3 θέση που τυλίγει με 3 άνεμος βελόνες.

Β. διάμετρος Ø 3,5 βελόνων (ή προσαρμοσμένος (Ø 3,5 - Ø 8,0))

Γ. άνεμος διάμετρος: Φ 18 - Φ 23mm (εφαρμόσιμο σε 18650, 21700, κ.λπ.)

Δ. αριθμός ετικεττών: 1-2 και για την κάθοδο και για την άνοδο, ή όλες τις ετικέττες

Ε. εκτεθειμένο μήκος ετικεττών: 825mm

2. Ακρίβειατυλίγματος

Α. ευθυγράμμιση της καθόδου και της ανόδου: ± 0.3mm

Β. ευθυγράμμιση μεταξύ του ηλεκτροδίου και του διαχωριστή: ± 0.3mm

Σημείωση: η κάθοδος και η άνοδος διορθώνονται 3 φορές αντίστοιχα (ξετυλίγοντας διόρθωση, διόρθωση διαδικασίας και προ-τυλίγοντας διόρθωση)

C.Alignment δύο στρωμάτων του διαχωριστή: ± 0.5mm

3.Winding ικανότητα

1. Ικανότητα παραγωγής

Ταχύτητα παραγωγής: ≥ 20 PPM ως το 1200 μακριά άνοδος χιλ. (21700 κύτταρα)

Ποσοστό ≥ 95% κινητοποίησης συγκομιδών

ποσοστό κινητοποίησης = {συνολική παραγωγή/(χρόνος ξεκινήματος - απαραίτητος χρόνος αφαίρεσης) θεωρητική ταχύτητα παραγωγής × του εξοπλισμού} × 100%, απαραίτητος χρόνος αφαίρεσης: χρόνος διακοπής που προκαλείται από τους λόγους μη εξοπλισμού, όπως ο χρόνος προετοιμασιών παραγωγής για τον ανεφοδιασμό σε καύσιμα και τη σύνδεση ζωνών.

2. Ποσοστό ≥ 98% προσόντων

Ποσοστό προσόντων = συνολικός αριθμός των καλών προϊόντων/(συνολική παραγωγή - απαραίτητη αφαίρεση) × 100% (εκτός από τα φτωχά υλικά)

Είναι απαραίτητο να αφαιρεθεί η ποσότητα ελαττωματικών προϊόντων που προκαλείται από τους παράγοντες μη εξοπλισμού, όπως η φτωχή σύνδεση ταινιών, από την ανοχή του μήκους φύλλων αλουμινίου, των ελαττωματικών ελλειπουσών ετικεττών, κ.λπ.

Ένταση της καθόδου και της ανόδου: 20N διευθετήσιμος (settable)

Ένταση διαφραγμάτων: 10N διευθετήσιμος (settable)

IV. εγκατάσταση και ανάθεση εξοπλισμού

1. Παροχή ηλεκτρικού ρεύματος: ενιαία φάση AC220V ± 10% 50Hz

2. Παροχή αέρα: 0.5-0.7mpa (όταν η παροχή αέρα είναι 0.5MPa,

η απαραίτητη ροή είναι 300NL/λ.)

3. Περιβάλλον χρήσης (σύμφωνα με JISB3502)

A.Working θερμοκρασία: 0-55 ℃

Β. Στο δωμάτιο αποξήρανσης, δεν πρέπει να υπάρξει κανένα διαβρωτικό αέριο ή καύσιμο περιβάλλον, και κανένα σκληρό περιβάλλον της σκόνης

4. Διάσταση: 2850 X 2050 X 1800mm (που προσαρμόζεται)

5. Χρώμα: (που προσαρμόζεται ασήμι)

6. Βάρος: Περίπου 3000kg (≤ 750KG/τετρ.μέτρο).

7. Δύναμη: 12KW

8.Noise: ≤ 75db (αποκλείοντας τον ανεμιστήρα αναρρόφησης σκόνης)

Ο πλήρης αυτόματος αυτοκινήτων μπαταριών παραγωγής γραμμών ηλεκτρικός οχημάτων μπαταριών εξοπλισμός εγκαταστάσεων μπαταριών παραγωγής Line/Li ιονικός ενσωματώνει το τοπ κατασκευαστή υλικών της Κίνας, Gelon μπορεί να παρέχει το πλήρες σύνολο λύσης πρώτων υλών για την ιονική μπαταρία λίθιου. Τα επικρατέστερα προϊόντα μας είναι LFP, LMO, LCO, NMC, NCA LTO, MCMB, φυσικός γραφίτης, διαχωριστής, Electrolyte& άλλα εξαρτήματα (SBR CMC NMPPVDF, γουλιά-λι, ετικέττες Al&Ni, και ετικέττες πακέτων μπαταριών., κ.λπ.) για τις νέες ιονικές μπαταρίες λίθιου δύναμης.
Με βάση τα εκτενή factrories μας εμπειρίας batteryproduction και εξοπλισμών μπαταριών, μπορούμε να σχεδιάσουμε και να προσφέρουμε τη με το κλειδί στο χέρι λύση για τον πελάτη, και τον ιονικό σχεδιασμό προγράμματος μπαταριών indertakelithium.
Ήδη, η ομάδα Gelon έχει παράσχει επιτυχώς τους αυτόματους κατασκευαστές μπαταριών εξοπλισμών formany γνωστούς, όπως το ΤΈΣΛΑ, LG, SONY, ATL ...... επίσης επιτυχώς προσφερθε'ντα με το κλειδί στο χέρι πρόγραμμα στη Βολιβία, Αργεντινή, Ηνωμένο Βασίλειο, Ρωσία, Τουρκία, Ταϊλάνδη, Ινδονησία, ινδικά, Νότια Αφρική….
