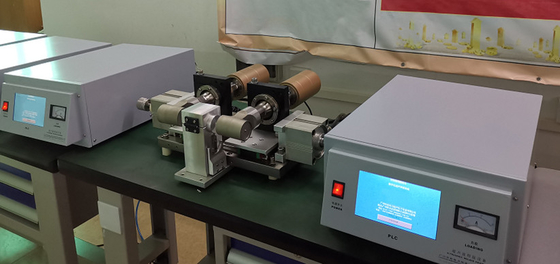

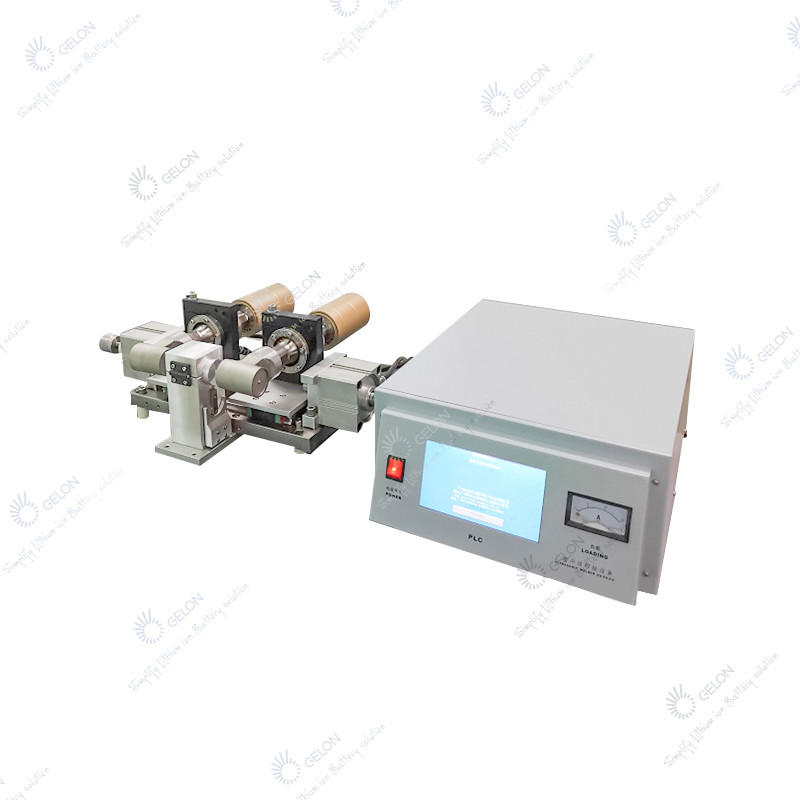

4680 32700 Battery Manufacturing Tabless Knead Flat Head Flattening Machine

4680 32700 Battery Manufacturing Tabless Knead Flat Head Flattening Machine
4680 32700 Battery Manufacturing Tabless Knead Flat Head Flattening Machine 4680 32700 Battery Manufacturing Tabless Knead Flat Head Flattening Machine 4680 32700 Battery Manufacturing Tabless Knead Flat Head Flattening Machine 4680 32700 Battery Manufacturing Tabless Knead Flat Head Flattening Machine

Μεγάλες Εικόνας :  4680 32700 Battery Manufacturing Tabless Knead Flat Head Flattening Machine

Λεπτομέρειες:
Τόπος καταγωγής: Κίνα
Μάρκα: GELON
Πιστοποίηση: CE
Αριθμό μοντέλου: ΓΝ-ΥΠ-32700
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: 1 σετ
Τιμή: USD 35000 / SET
Συσκευασία λεπτομέρειες: Ξύλινο πλαίσιο
Χρόνος παράδοσης: 30~45 ημέρες
Όροι πληρωμής: L/C, D/A, D/P, T/T
Δυνατότητα προσφοράς: 50 σύνολο/μήνας

4680 32700 Battery Manufacturing Tabless Knead Flat Head Flattening Machine

περιγραφή
Ονομα: 32700 Πλαστικοποιητής ζυμώματος Τύπος: NP2000
Ισχύς (VA): 2000 Συχνότητα (Khz): 20
Βάρος (KG): 80-100
Επισημαίνω:

32700 Battery Manufacturing Machine

,

Knead Flat Head Battery Manufacturing Machine

,

Battery Flattening Machine



4680 32700 Battery Manufacturing Tabless Flatting Machine Knead Flat Head

4680 32700 Battery Manufacturing Tabless Knead Flat Head Flattening Machine 0



1.Εισαγωγή εξοπλισμού:

1.1

Αυτό το μηχάνημα είναι κατάλληλο για κυλινδρικό ρολό ζελέ με πολλαπλές γλωττίδες

1.2

Γεννήτρια:

  • Το κύκλωμα υιοθετεί διεθνές προηγμένο κύκλωμα ρυθμιστή τάσης πλήρους γέφυρας και είναι βελτιστοποιημένο για την επίτευξη σταθερής τάσης εξόδου
  • Αυτόματη παρακολούθηση συχνότητας, χωρίς χειροκίνητη ρύθμιση
  • Η διακύμανση τάσης μπορεί να λειτουργήσει εύρος: 150-260V περίοδος διακύμανσης δεν επηρεάζει την ισχύ εξόδου και τη συχνότητα λειτουργίας.
  • Έχει φτάσει στο διεθνές τεχνικό επίπεδο παρόμοιων προϊόντων.
1.3

Σύστημα ζύμωσης μετατροπέα υπερήχων:

  • Ακρίβεια και σταθερότητα μηχανημάτων.
  • Εγκατάσταση σταθερής φλάντζας
1.4

Προηγμένο σύστημα ανάλυσης ANSYS:

  • Το υπερηχητικό σύστημα ανταλλαγής ενέργειας για ζύμωμα μετάλλου, οι ενισχυτές, το καλούπι ζύμωσης του επάνω πόλου είναι αυστηρά μέσω του διεθνώς αναγνωρισμένου λογισμικού πεπερασμένων στοιχείων ANSYS για ακριβή σχεδιασμό και ανάλυση
  • Αυτή η μέθοδος δοκιμής μπορεί να φτάσει στο επίπεδο των ξένων προηγμένων ομολόγων στο σχεδιασμό καλουπιών υπερήχων,
1.5

Πάνω και κάτω πόλοι υπερήχων (ζύμωμα επίπεδη κεφαλή)

  • Αυστηρά επιλεγμένο εισαγόμενο ειδικό χάλυβα μήτρας, αντοχή στη φθορά, αντοχή σε υψηλή θερμοκρασία, καλή σκληρότητα, υψηλή μηχανική ακαμψία, μικρή παραμόρφωση μετά από θερμική επεξεργασία, έτσι ώστε η συνέπεια συχνότητας εξόδου υπερήχων να είναι υψηλή.
  • Το πλάτος της μηχανικής μετατόπισης υψηλής συχνότητας είναι μεγάλο, ισχυρό και σταθερό.
  • Κορυφαία διεθνής επαγγελματική τεχνολογία θερμικής επεξεργασίας
1.6

Επίδραση της ισοπέδωσης:

  • Η επιφάνεια μετά το ζύμωμα είναι λεία, κατάλληλη για το ζύμωμα με λέιζερ μετά τη διαδικασία.
1.7

Σύνθεση δομής εξοπλισμού

(1) Η μηχανή ζύμωσης αποτελείται κυρίως από γεννήτρια υπερήχων, μετατροπέα, άνω και κάτω ακουστικό πόλο κ.λπ.

(2) Η λειτουργία κυκλώματος είναι τύπου πλήρους γέφυρας υψηλής ισχύος ακουστικού πόλου, ο οποίος πρέπει να έχει σταθερή απόδοση και ισχυρή έξοδο.

(3) Οι άνω και κάτω ακουστικοί πόλοι είναι κατασκευασμένοι από νέα υλικά κραμάτων με καλή αντοχή στη φθορά

1.8

(1)Η ισχύς του εξοπλισμού απαιτεί τροφοδοσία: Μονοφασική 220VAC±10%.

(2) Πηγή αέρα: πίεση 0,4~1MPa, υγρασία μικρότερη από 48%, θερμοκρασία όχι μεγαλύτερη από 45℃

2. Συνολικές απαιτήσεις εφαρμογής

2.1 Όλα τα εξαρτήματα είναι από μεταλλική κατασκευή
2.2 Για την ευκολία της συντήρησης και της μεταφοράς του μηχανήματος, είναι ξεχωριστή δομή.
2.3 Η μονάδα λειτουργίας του εξοπλισμού είναι πνευματική κίνηση.
  • Δήλωση τεχνολογίας:
Οχι. Είδος Λεπτομέριες
3.1 Αλουμινόχαρτο (πάχος)

(1) Κάθοδος:

Αλ 0,015-0,020mm.

(2) Άνοδος:

Χάλκινο φύλλο 0,009-0,012 χλστ.

3.2 Μέγεθος ρολού Jerry Ύψος 67,5 mm, υπάρχει επιφάνεια αλουμινίου 5 mm χωρίς επίστρωση και για την πλευρά της καθόδου και της ανόδου.Το ολοκληρωμένο ύψος είναι 77,5 mm πριν την ισοπέδωση.Και τα δύο φύλλα είναι αλουμινίου.Η διάμετρος του ρολού ζελέ είναι 29-31,5 mm
3.3 Επίπεδος τρόπος

 4680 32700 Battery Manufacturing Tabless Knead Flat Head Flattening Machine 1

Κάθοδος ανόδου

(Απλώς για αναφορά)



3.4

Σχέδιο επίπεδης κεφαλής



4680 32700 Battery Manufacturing Tabless Knead Flat Head Flattening Machine 2
3.5 Σταθερά δεδομένα
  • Χρόνος ισοπέδωσης: 0,2-1S(0-60 δευτ. μπορούν να ρυθμιστούν σε αυτό το πρόγραμμα)
  • Επίπεδη πίεση: 0,1MPa~1MPa, ρυθμιζόμενη.
3.6 Επίπεδη κεφαλή
  • Εισαγόμενα ειδικά υλικά χάλυβα
  • Το ζύμωμα με υπερήχους συμμορφώνεται με το βασικό πρότυπο της ακουστικής υπερήχων.
3.7 Εγκατάσταση πλατφόρμας ζυμώματος υπερήχων
  • Χειροκίνητη λειτουργία με πλατφόρμα εργαλείων
  • .Η αυτόματη γραμμή παρέχει μόνο σύστημα ανταλλαγής ενέργειας υπερήχων και γεννήτρια υπερήχων και τα εργαλεία σχεδιάζονται από τον κατασκευαστή ολόκληρης της γραμμής σύμφωνα με την κατεύθυνση και την ευκολία ολόκληρης της γραμμής.
3.8 Ρυθμιζόμενο εύρος πλάτους Ημικυκλικό 20~60um.
3.9 Μετατροπέας ενέργειας
  • Διαφορά συχνότητας μεταξύ μορφοτροπέων≤400Hz.
  • Διαφορά σύνθετης αντίστασης μεταξύ μορφοτροπέων≤4Ω.
  • Διαφορά χωρητικότητας μεταξύ μορφοτροπέων≥30MΩ.
3.10 Συχνότητα ηλεκτρικής ισχύος
παράμετρος
  • Μέγιστη ισχύς εισόδου: 4000VA. (ρυθμιζόμενο)
  • Συχνότητα υπερήχων: 20KHZ (αυτόματη παρακολούθηση)
  • Σταθερό πλάτος, σταθερή πίεση, σταθερό ρεύμα (ρυθμιζόμενο)
  • Επίπεδη λειτουργία: λειτουργία χρόνου (έλεγχος LOGO προγράμματος Siemens).
3.11 Κατεύθυνση ελέγχου εξοπλισμού
  • Το μοτέρ χειρός ελέγχεται από το σήμα ποδοδιακόπτη
  • Υποστήριξη γραμμής παραγωγής για έλεγχο σήματος γραμμής IO
3.12 Ικανότητα ζύμωσης
Και οδηγίες αποδοχής
3.13 Σχεδιασμένη διάρκεια ζωής του εξοπλισμού
  • Συνολική δομή: γεννήτρια υπερήχων, σύστημα μετατροπέα υπερήχων, ακουστικοί πόλοι άνω και κάτω υπερήχων, πνευματικά εξαρτήματα, πλαίσιο, πάγκος εργασίας κ.λπ. (Μοτέρ χειρός με πάγκο εργασίας, χωρίς πάγκο εργασίας με γραμμή παραγωγής)
  • Η σχεδιασμένη διάρκεια ζωής του εξοπλισμού είναι 10 χρόνια.Διάρκεια ζωής 10 χρόνια Ο χρήστης πρέπει να διασφαλίσει ότι τα προϊόντα, οι διαδικασίες και τα υλικά είναι συνεπή, ότι οι χειριστές έχουν λάβει επαγγελματική εκπαίδευση από τον προμηθευτή και ότι ο αιτών συντηρεί τακτικά τον εξοπλισμό κάθε εβδομάδα.

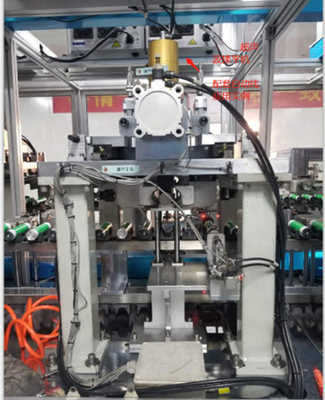

3.14 Μηχανικό σχέδιο

4680 32700 Battery Manufacturing Tabless Knead Flat Head Flattening Machine 3



3.15

Μονάδα μηχανής



1, συσκευή αφαίρεσης σκόνης (με μηχανή αφαίρεσης σκόνης))

2, η μπαταρία πρέπει να έχει την τελική θέση αναφοράς.

3, Το εξάρτημα σε επαφή με την μπαταρία είναι μη μεταλλικό.

4, Σφιγκτήρας γρήγορος και αξιόπιστος (χωρίς αξονική κίνηση)).

5, Υπάρχει μόνο ένα σετ συσκευών υπερήχων (μόνο που ζυμώνει το θετικό ηλεκτρόδιο)



Κουτί ηλεκτρικής ενέργειας 3880: 520 mm 480 mm390 mm.

  • Μέγεθος κεφαλής ζυμώματος (Επάνω πλευρά: ΜxΠxΥ):

420mm x295mm x473mm
