Λεπτομέρειες:
|
| Κατάλληλο σύστημα: | LFP, LCO, LMO και άλλη επίστρωση ηλεκτροδίων καθόδου μπαταρίας και ανόδου συστήματος | Πάχος υποστρώματος λειτουργίας: | Αλουμινόχαρτο (Al): 11~30um / Αλουμινόχαρτο (Cu): 8~30um |
|---|---|---|---|
| Επίστρωση Πλάτος κυλίνδρου: | 360 χλστ | Αποτελεσματικό πλάτος επίστρωσης: | ≤ 300mm |
| Μηχανική ταχύτητα λειτουργίας του εξοπλισμού: | 3μ/λεπτό | Ταχύτητα επίστρωσης εξοπλισμού: | 0,3 m/min |
| Κατάλληλο για ιξώδες πολτού: | 2000~12000 Cps | Εύρος ξηρού πάχους επίστρωσης μονής όψης: | 50-150μm |
| Ελάχιστο μήκος διαστήματος: | 5 χιλιοστά | Ελάχιστο μήκος επίστρωσης πολλαπλών τμημάτων: | 20 mm |
| Επισημαίνω: | Ni200 Ni 201 Pouch Cell μπαταρία,Ni200 Ni 201 Pouch Cell,Pouch Cell Ni200 Ni 201 |
||

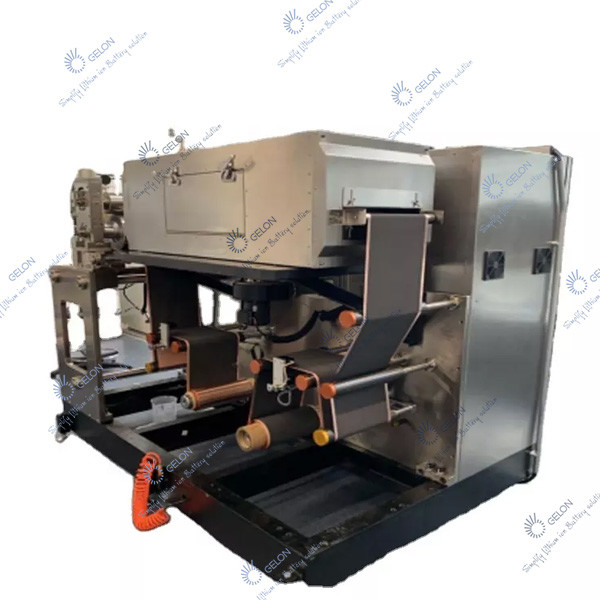

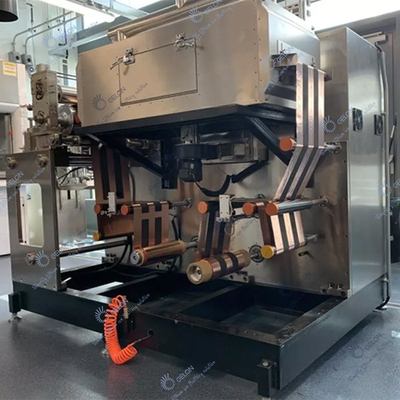

Μηχανή συναρμολόγησης μπαταριών ιόντων λιθίου μηχανή επίστρωσης ρολού κεφαλής 360 κόμματος
Ⅰ.Εισαγωγή:
Η διαλείπουσα πειραματική επίστρωση είναι ένας εξοπλισμός επίστρωσης μεταφοράς τριών κυλίνδρων, ο οποίος μπορεί να χρησιμοποιηθεί για συνεχή και διακοπτόμενη επίστρωση και είναι βολικό να εφαρμοστεί σε διάφορα υποστρώματα για διαδικασίες επιφανειακής επίστρωσης.Χρησιμοποιείται ιδιαίτερα στη βιομηχανία μπαταριών ιόντων λιθίου.Ο εξοπλισμός έχει σχεδιαστεί για να είναι βολικός για χρήση από τους ερευνητές και να πληροί τις απαιτήσεις ακρίβειας και συνοχής επίστρωσης, που δεν διαφέρει από την παραγωγή και έχει εξαιρετικό αποτέλεσμα στεγνώματος.Είναι ιδανικό για έρευνα και ανάπτυξη και μικρές δοκιμές μπαταριών ιόντων λιθίου, υπερπυκνωτών, μπαταριών νικελίου και άλλων δευτερευουσών μπαταριών.
Ⅱ.Χαρακτηριστικά:
Ⅲ.Τεχνικές παράμετροι εξοπλισμού και διαμόρφωση του κύριου εξοπλισμού
(1) Κύρια διαμόρφωση εξοπλισμού:
| Οχι. | Ονομα |
| 1. | Διακόπτης αέρα |
| 2. | PLC |
| 3. | Οθόνη αφής |
| 4. | Ενδιάμεσο ρελέ |
| 5. | Βοηθητικό μοτέρ |
| 6. | Πλανητικός μειωτής |
| 7. | Θραύστης |
| 8. | Επαφές AC |
| 9. | Ρελέ στερεάς κατάστασης |
| 10. | Θερμοστάτης |
| 11. | Πλήρως αυτόματη διόρθωση |
| 12. | Πλήρως αυτόματη τάση |
| 13. | Μοτέρ υλικού κύριας εκκένωσης (λήψης). |
| 14. | Μάτι οπτικών ινών |
| 15. | Ρουλεμάν βαθιάς αυλάκωσης (μπροστινό άκρο της μηχανής) |
| 16. | Ρολό επικάλυψης |
| 17. | Ρολό πίσω |
| 18. | Λεπίδα ξύστρας |
| 19. | Οδηγός κύλινδρος |
| 20. | Μετατροπέας συχνότητας |
| 21. | Ανεμιστήρας |
| Οχι. | Είδος | Προσδιορισμός | Παρατηρήσεις |
| 1. | Κατάλληλο σύστημα | LFP, LCO, LMO και άλλη διαδικασία επικάλυψης καθόδου μπαταρίας και ηλεκτροδίων ανόδου συστήματος | |
| 2. | Πάχος υποστρώματος λειτουργίας |
Αλουμινόχαρτο (Al): 11～30um Αλουμινόχαρτο (Cu): 8~30um |
|
| 3. | Επίστρωση Πλάτος κυλίνδρου | 360 χλστ | |
| 4. | Αποτελεσματικό πλάτος επίστρωσης | ≤ 300mm | |
| 5. | Μηχανική ταχύτητα λειτουργίας του εξοπλισμού | 3μ/λεπτό | |
| 6. | Ταχύτητα επίστρωσης εξοπλισμού | 0,3 m/min | Ανάλογα με την κατάσταση στεγνώματος |
| 7. | Κατάλληλο για ιξώδες πολτού | 2000~12000 Cps | |
| 8. | Εύρος ξηρού πάχους επίστρωσης μονής όψης | 50-150μm | |
| 9. | Ελάχιστο μήκος διαστήματος | 5 χιλιοστά | |
| 10. | Ελάχιστο μήκος επίστρωσης πολλαπλών τμημάτων | 20 mm | |
| 11. | Χαρακτηριστικά διαλύτη | Ελαιώδης διαλύτης NMP(sg=1,033,bp=204℃) | |
| Υδατικός διαλύτης H2O/NMP(sg=1.000,bp=100℃) | |||
| 12. | Κατάλληλο για στερεό περιεχόμενο | Άνοδος S.C.60%±5% | |
|
Κάθοδος S.C.50%±5% (σύστημα PVDF) S.C.50%±5% (σύστημα SBR) |
|||
| 13. | Ποσοστό |
Άνοδος 1,5—2,59/cm2 Κάθοδος 1~1,89/cm2 |
|
| 14. | Μέθοδος επίστρωσης | Συνεχής επίστρωση/διακοπτόμενη επίστρωση/επικάλυψη παρακολούθησης | |
| 15. | μικρόκατεύθυνση κίνησης του υποστρώματος | Εμπρόσθια επίστρωση, υπόστρωμα προς τα εμπρός και αντίστροφη λειτουργία κενού φύλλου |
(3) Εισαγωγή στη δομή κάθε μέρους:

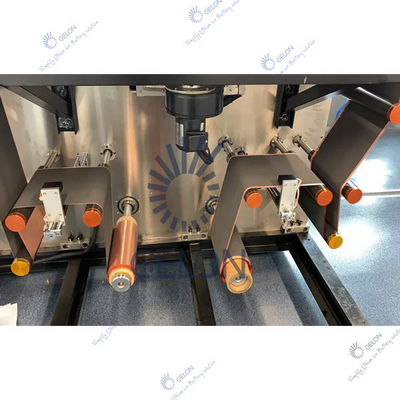

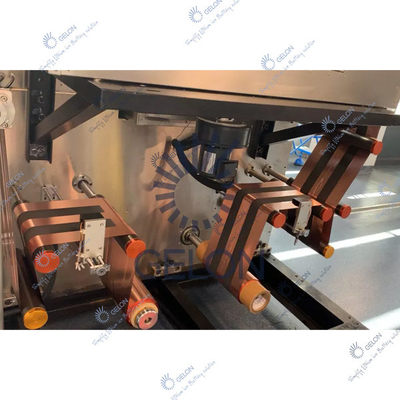

1. Ενσωματωμένο ξετύλιγμα, μηχανισμός κεφαλής:
| Οχι. | Είδη | Προσδιορισμός | Παρατηρήσεις |
|
|
Δομή εγκατάστασης κυλίνδρων | ο πρόβολος είναι σταθερά τοποθετημένος | |
|
|
Επεξεργασία επιφάνειας κυλίνδρων | Επιφανειακή οξείδωση μεταλλικού κυλίνδρου αλουμινίου, κυκλική διαρροή ≤30um | |
|
|
Σύστημα ελέγχου τάσης | Αυτόματος έλεγχος κλειστού βρόχου σταθερής τάσης, εύρος τάσης 0~50N | |
|
|
Μέθοδος διόρθωσης | Αυτόματος έλεγχος EPC, διαδρομή 50mm | |
|
|
Μέθοδος κυλιόμενου υλικού | Το ρολό υλικού στερεώνεται με άξονα αέρα 3 ιντσών | |
| Ξετύλιγμα μονό φουσκωτό άξονα | |||
|
|
Κατεύθυνση τουυπόστρωμακίνηση | Εμπρός και πίσω (πίσω) | |
|
|
Ταχύτητα λειτουργίας του υποστρώματος | 2m/min | |
|
|
Μέγιστη.διάμετρος ξετύλιξης | Ф250 mm | |
|
|
Μέγιστη.φέρουσα ικανότητα του φουσκωτού άξονα | 80 κιλά | |
|
|
Αριθμός φουσκωτών αξόνων που ξετυλίγονται | 1 τεμάχιο | |
| 11 | Κύριος κινητήρας μετάδοσης κίνησης | Βοηθητικό μοτέρ | |
| 12 | Επεξεργασία επιφάνειας κυλίνδρων |
Εισαγόμενος κύλινδρος EPDM, κύκλος εξάντλησης ≤30um |
Πλάτος 360mm |
| 13 | Δομή ξύστρας | Ξύστρα κόμματος διπλής όψης | |
| 14 | Κύλινδρος επίστρωσης (ατσάλινος κύλινδρος) | Σκληρή επιχρωμίωση στην επιφάνεια | |
| 15 | Πίσω κύλινδρος (ελαστικός κύλινδρος) | Εισαγόμενο EPDM στην επιφάνεια | |
| 16 | Διακοπτόμενη ρύθμιση ύψους της ξύστρας | Χειροκίνητη ρύθμιση | |
| 17 | Πίνακας λειτουργίας | Οθόνη αφής και κουμπί (λειτουργούν σύμφωνα με τη διεπαφή λειτουργιών) |
2.Φούρνος
| Οχι. | Είδη | Προσδιορισμός | Παρατηρήσεις |
|
|
Δομή φούρνου | Αυτόνομη θέρμανση μονής στρώσης | |
|
|
Μήκος φούρνου | 1 μέτρο/τμήμα | |
|
|
Υλικό | SUS304 εσωτερική επένδυση 1,0 mm, SUS201 εξωτερική επένδυση 2,0 mm | |
|
|
Λειτουργία μετάδοσης κυλίνδρου οδηγού φούρνου | Παθητική κίνηση κυλίνδρου | |
|
|
Ελεγχος θερμοκρασίας | Χωρίζεται σε έλεγχο προστασίας κανονικού ελέγχου θερμοκρασίας εργασίας και παρακολούθηση υπερ-θερμοκρασίας.Όταν η θερμοκρασία είναι υπερβολική, θα διακόψει την κύρια παροχή ρεύματος θέρμανσης. | |
|
|
Μέθοδος θέρμανσης | Ηλεκτρική θέρμανση, δομή κυκλοφορίας ζεστού αέρα | |
|
|
Ισχύς θέρμανσης φούρνου ενός τμήματος | 5 KW | |
|
|
Θερμοκρασία στη σήραγγα ξήρανσης | Σχεδιασμός Max150℃, διαφορά θερμοκρασίας σε μονό φούρνο ≤5℃ | |
|
|
Θερμοκρασία επιφάνειας του ντουλαπιού κατά τη λειτουργία | ≤45℃ | |
|
|
Μέθοδος φυσήματος | Φυσήξτε προς τα πάνω | |
|
|
έλεγχος όγκου αέρα εξαγωγής | Ανεξάρτητος έλεγχος μέσω μηχανικών βαλβίδων | |
|
|
Δομή ακροφυσίου | Η υποδοχή του ακροφυσίου έχει σχισμή με ειδικό καλούπι | |
|
|
Έλεγχος ανεμιστήρα | Έλεγχος επαφών | |
|
|
Έλεγχος θέρμανσης | ρελέ στερεάς κατάστασης | |
|
|
Υλικό ανεμιστήρα | Σίδερο |
3.Μηχανισμός περιέλιξης: η λειτουργία είναι ίδια με αυτή του ξετυλίγματος, με τις ακόλουθες προσθήκες
| Οχι. | Είδη | Προσδιορισμός | Παρατηρήσεις |
|
|
Ενταση | Ένα σετ κυλίνδρων έλξης είναι εγκατεστημένο μπροστά και πίσω, αυτόματος έλεγχος κλειστού βρόχου σταθερής τάσης, εύρος τάσης 0~50N | |
|
|
Δομή εγκατάστασης | Η γυαλισμένη σανίδα είναι σταθερά τοποθετημένη | |
|
|
Αριθμός φουσκωτών αξόνων με επανατύλιξη | 1 τεμάχιο | Προβολικό τύλιγμα |
| Οχι. | Είδη | Προσδιορισμός | Παρατηρήσεις |
| 1 | Κύριο σύστημα ελέγχου | Οθόνη αφής, PLC, σύστημα σερβομηχανισμού | |
| 2 | Τρόπος λειτουργίας | Χειροκίνητη, αυτόματη, διακοπή έκτακτης ανάγκης.ολόκληρο το μηχάνημα μπορεί να λειτουργήσει πριν και μετά | |
| 3 | Επίστρωση, εύρος ρύθμισης διακοπτόμενου μήκους |
Μήκος επίστρωσης 20,0-3200,0 mm Διακοπτόμενο μήκος 5,0-3200,0 mm |
|
| 4 | Κατάσταση συναγερμού | Όταν η συσκευή αποτύχει, η οθόνη αφής θα εμφανίσει την αντίστοιχη οθόνη διόρθωσης | |
| 5 | Λειτουργία μέτρησης | Ποσότητα/μήκος παραγωγής | |
| 6 | Μέθοδος ρύθμισης πάχους κεφαλής και ουράς | Η υλοποίηση προγράμματος ελέγχου ταχύτητας κυλίνδρου χάλυβα και ελαστικού κυλίνδρου |
μέγεθος L1800*W1100*H1250mm βάρος περίπου: 1,2T
(4) Ακρίβεια εξοπλισμού:
| Οχι. | Είδη | Προσδιορισμός | Παρατηρήσεις |
|
|
Ξύστρα | Στρογγυλή διαρροή ≤1,5um, ευθύτητα Ra0,4 ≤1,5um | |
|
|
Κύλινδρος επίστρωσης (ατσάλινος κύλινδρος) | Στρογγυλή διαρροή ≤1,5um, ευθύτητα Ra0,4 ≤1,5um | |
|
|
ρολό από καουτσούκ | Runout ≤30um, ευθύτητα ≤10um | |
|
|
Διόρθωση απόκλισης | ±0,2 mm |
3. Μέθοδος μέτρησης
Α. Περιοχή μέτρησης: 3mm από την άκρη, 6mm από το τέλος και 10mm από την αρχή.
Β. Μέγεθος μέτρησης Φ35mm ή σύμφωνα με τις απαιτήσεις διαδικασίας του αγοραστή
