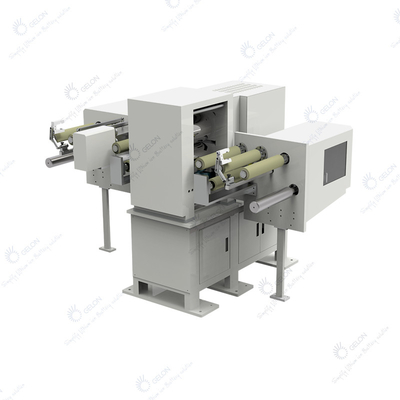

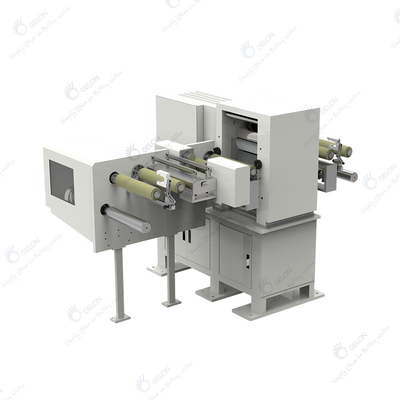

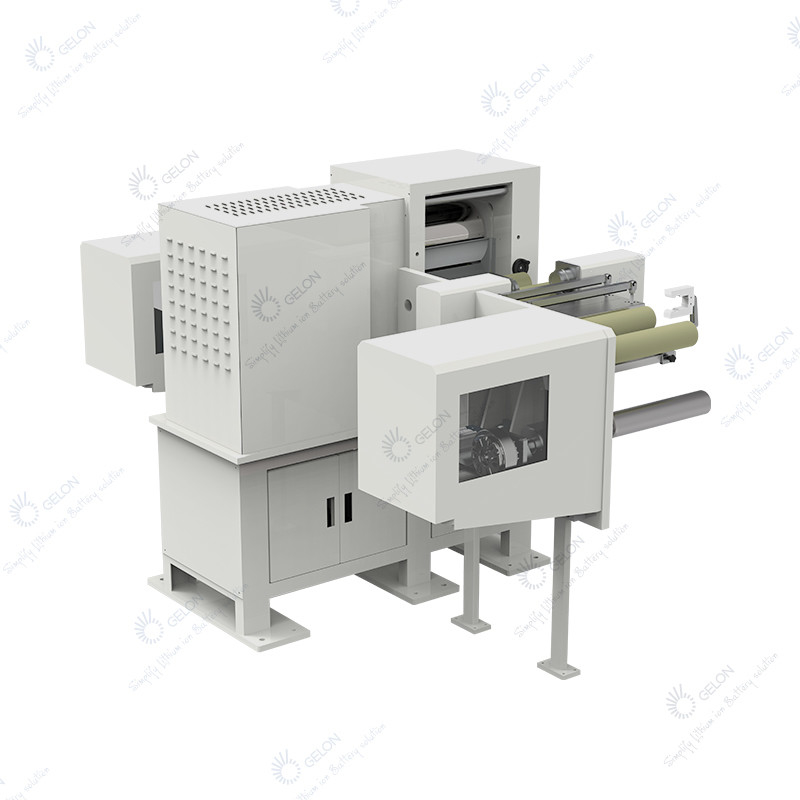

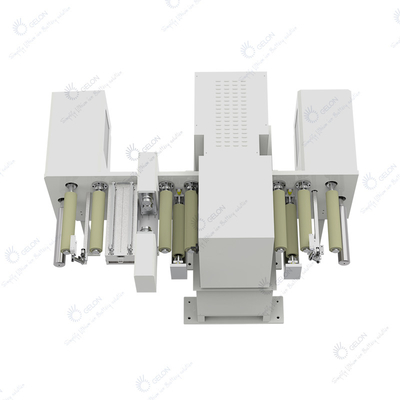

Κατασκευαστής μηχανής καλαντέρ μπαταριών λιθίου Roll to Roll Winding and Rewind

Κατασκευαστής μηχανής καλαντέρ μπαταριών λιθίου Roll to Roll Winding and Rewind

Εισαγωγή

Το ημερολόγιο είναι ο κύριος εξοπλισμός στη γραμμή παραγωγής συμπίεσης ηλεκτροδίων.Αποτελείται από σκελετό από χυτό χάλυβα, ρολά, μειωτήρα κινητήρα μεταβλητής συχνότητας, σύστημα ρύθμισης διακένου, ηλεκτρικό σύστημα ελέγχου, προστατευτική πλάκα τροφοδοσίας και μηχανισμό καθαρισμού επιφάνειας ρολού.

Η κύρια λειτουργία είναι να πιέσετε το ηλεκτρόδιο για να φτάσει την κατάλληλη πυκνότητα από τον κύλινδρο και να πληροί τις απαιτήσεις πάχους σύμφωνα με το ηλεκτρόδιο.

.

II.Διαμόρφωση και παράμετροι εξοπλισμού:

Μέτρο ρολού: ∮ 210x330mm (διάμετρος × πλάτος)

Τρόπος λειτουργίας: συνεχής λειτουργία

Ταχύτητα μηχανής: 5m / λεπτό

Τύπος υλικού: Ηλεκτρόδιο

Εμφάνιση: Γκρι

1. Κύρια σώμα:

Το κύριο λειτουργικό: Το πάτημα του ηλεκτροδίου φτάνει σε ένα ορισμένο πάχος

Προδιαγραφές κυλίνδρου: ∮ 210x330mm (διάμετρος * πλάτος)

Υλικό κυλίνδρου: κύλινδρος από κράμα χάλυβα σειράς 9Cr3Mo

Σκληρότητα επιφάνειας κυλίνδρου: πάνω από hrc66

Βάθος σκλήρυνσης κυλίνδρου: ≥ 8mm

Ρολό επιχρωμίωση: 0,08-0,12mm

Τραχύτητα επιφάνειας κυλίνδρου: Ra ≤ 0,4

Ρύθμιση διακένου κυλίνδρου: χειροκίνητη ρύθμιση

Εύρος ρύθμισης διακένου κυλίνδρου: 0 ~ 2,0 mm

Μέγιστη πίεση λειτουργίας: 80T

Χρώμα εξοπλισμού: Γκρι

Λειτουργία θέρμανσης με ρολό: (Προαιρετικό)

Το σύστημα θέρμανσης ελέγχου κλειστού βρόχου: αποτελείται από ελεγκτή θερμοκρασίας, ρελέ στερεάς κατάστασης και θερμοστοιχείο τύπου Κ.

Ισχύς θέρμανσης: 1,6 kw * 2 ( 1 τμχ / άνω και κάτω κύλινδροι)

2. Ξετύλιγμα

Άξονας ξετύλιξης : άξονας φουσκώματος με βαλβίδα ελέγχου, εξοπλισμένος με πιστόλι φουσκώματος

Προδιαγραφές: ∮3 ίντσες * 350 mm

Έλεγχος τάσης ηλεκτροδίου : μαγνητικό φρένο

Έλεγχος οδηγού: γραμμικός οδηγός ρουλεμάν

3. Κόψιμο

Λειτουργία: χρησιμοποιείται για να κόψει το μη επικαλυμμένο φύλλο και στις δύο πλευρές του ηλεκτροδίου, να μειώσει την πτυχή του ηλεκτροδίου που προκαλείται από την ασυνεπή ολκιμότητα κατά την κύλιση και να μειώσει τον ρυθμό θραύσης που προκαλείται από τον σπασμένο ιμάντα ηλεκτροδίου

Αρχή: η επάνω λεπίδα κοπής τροφοδοτείται και υποστηρίζεται χειροκίνητα και η αριστερή και η δεξιά λεπίδα κοπής ελέγχονται χωριστά.

Κίνηση: Ο κινητήρας μετατροπής συχνότητας οδηγεί τον κάτω άξονα κοπής ώστε να είναι συνεπής με την ταχύτητα κύλισης

4.Rewinding

Λειτουργία : περιέλιξη του ελασματοποιημένου υλικού ηλεκτροδίου στον άξονα

Άξονας περιέλιξης : με βαλβίδα ελέγχου, άξονας φουσκώματος με πιστόλι φουσκώματος

Προδιαγραφές: ∮3 ίντσες * 350 mm

Έλεγχος τάσης ηλεκτροδίου : μαγνητικό φρένο

Έλεγχος οδηγού: γραμμικός οδηγός ρουλεμάν

Κίνηση : ο άξονας περιέλιξης μέσω του μειωτήρα κινητήρα και του μαγνητικού συμπλέκτη
