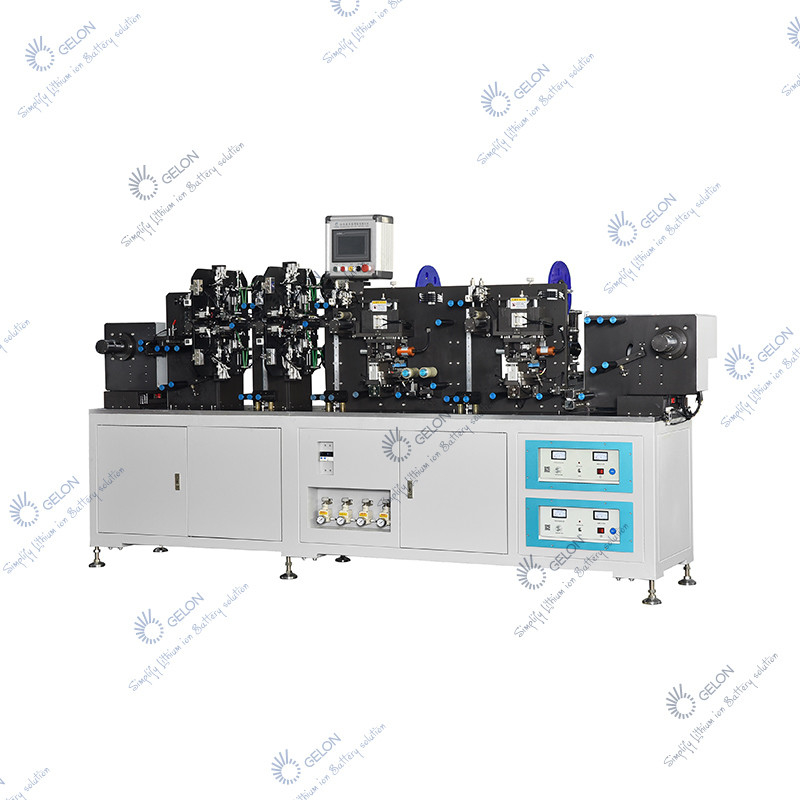

Μηχανή συναρμολόγησης μπαταριών αυτόματης συγκόλλησης ηλεκτροδίων

Μηχανή συναρμολόγησης μπαταριών αυτόματης συγκόλλησης ηλεκτροδίων

Εγώ.Εισαγωγή

Αυτός ο εξοπλισμός είναι ένας ειδικός εξοπλισμός παραγωγής για την κατασκευή κυλινδρικού ηλεκτροδίου μπαταρίας.Ολόκληρη η διαδικασία παραγωγής είναι ένας πλήρως αυτόματος εξοπλισμός που κρεμάει το υλικό ρολού ηλεκτροδίου στον άξονα περιέλιξης, στέλνει αυτόματα τις γλωττίδες, συγκολλά τις γλωττίδες, επικολλά προστατευτική ταινία και κόβει αυτόματα το έτοιμο ηλεκτρόδιο σε κομμάτια και στη συνέχεια εισέρχεται στο ημιαυτόματο περιέλιξης ή αυτόματης περιέλιξης.

II.Προδιαγραφές

Α. Υλικό

Υλικό διατροφής:

Μέγεθος B.Tab / Ακρίβεια κόλλησης:

Β.1.Ακρίβεια μήκους καρτέλας: ± 0,3 mm,

Καρτέλα στην ακρίβεια διεύθυνσης ηλεκτροδίου: ±0,5 mm

Θέση πίεσης γλωττίδων ανόδου: 7*10mm

Β.2.Ακρίβεια μήκους και θέσης ταινίας: ± 0,5 χιλιοστά

6~30mm

III.Δομή εξοπλισμού:

ένα.Ρολό ηλεκτροδίου ξετύλιξης, έλεγχος ολίσθησης κυλίνδρου προς τα πάνω και προς τα κάτω, τάση ξετύλιξης, αυτόματη ρύθμιση της ταχύτητας ξετύλιξης.

• Συσκευή αφαίρεσης σκόνης πριν και μετά τη συγκόλληση

• Η καρτέλα είναι μια μέθοδος αποκοπής για τον εντοπισμό του σταθερού μήκους.Το κλιπ συγκόλλησης στέλνει συγκόλληση σύμφωνα με την ακραία θέση του ηλεκτροδίου για να εξασφαλίσει την απόσταση μεταξύ της επικάλυψης και της άκρης της γλωττίδας.Η καρτέλα μπορεί να επιλέξει τη λειτουργία του μακρού και του κοντού.

ρε.Η συσκευή συγκόλλησης με υπερήχους των Al Tab, Ni Tab ή Cu Tab έχει τη λειτουργία να ανιχνεύει εάν υπάρχει διαρροή φύλλου στην κάτω επιφάνεια του ηλεκτροδίου πριν από τη συγκόλληση, έτσι ώστε να αποτρέπεται η συγκόλληση στην επικαλυμμένη περιοχή από το να επηρεάσει το αποτέλεσμα συγκόλλησης.

ε .Λείπει συσκευή επιθεώρησης συγκόλλησης μετά τη γλωττίδα συγκόλλησης .

φά.Συσκευή έλξης σταθερού μήκους, συσκευή διόρθωσης απόκλισης buffer

ζ.Μηχανισμός κολλήματος κόλλας, με συσκευή διόρθωσης απόκλισης.Μία ομάδα ηλεκτροδίων καθόδου και ανόδου επικολλούνται μεταξύ τους (δύο στρώσεις κόλλας).Η θέση του μηχανισμού ξετύλιξης της ταινίας είναι ρυθμιζόμενη και είναι βολικό και γρήγορο να αντικαταστήσετε την ταινία.

η.Ο μηχανισμός επανατύλιξης είναι ο προεπιλεγμένος τρόπος κοπής του μηχανήματος.Εάν απαιτείται περιέλιξη, θα παραγγελθεί χωριστά.

Περιγραφή δομής ολόκληρου του μηχανήματος:

① Το πλαίσιο είναι συγκολλημένο από χαλύβδινα προφίλ και έχει υποστεί επεξεργασία γήρανσης.Η σανίδα τοίχου είναι κατασκευασμένη από ατσάλινες πλάκες υψηλής ποιότητας και είναι αλεσμένη και στις δύο πλευρές.Έχει υψηλή επιπεδότητα και καλή δομική ακαμψία για να διασφαλίσει την ακρίβεια λειτουργίας.

② Οδηγός κύλινδρος: η επιφάνεια από κράμα αλουμινίου υπόκειται σε επεξεργασία εξαιρετικά σκληρής οξείδωσης, η οποία έχει υψηλή σκληρότητα επιφάνειας και δεν φοριέται εύκολα.

③ Το υλικό και η καλωδίωση χωρίζονται σε λειτουργικά μπλοκ, το ισχυρό και το ασθενές ρεύμα διαχωρίζονται και παρέχονται υπερφόρτωση βραχυκυκλώματος, διαρροή και άλλες λειτουργίες προστασίας.

④ Ολόκληρο το μηχάνημα συμμορφώνεται με την εργονομία, η διάταξη της διεπαφής της οθόνης αφής είναι λογική, οι παράμετροι είναι ρυθμιζόμενες και η κατάσταση λειτουργίας μπορεί να εμφανιστεί δυναμικά.Σε περίπτωση αποτυχίας, μπορεί να εμφανιστεί δυναμικά και να δώσει προτροπές πληροφοριών στην οθόνη αφής και έχει τη λειτουργία ακριβούς μέτρησης παραγωγής.

⑤ Εξοπλισμένο με λειτουργία φωτοηλεκτρικού συναγερμού.

⑥ Ο εξοπλισμός διαθέτει αποτελεσματικές εγκαταστάσεις προστασίας ασφαλείας, όπως προστατευτικό κάλυμμα και διακοπή έκτακτης ανάγκης.

VI.Εγκατάσταση και θέση σε λειτουργία εξοπλισμού

ένα.Πίεση αέρα: 0,5-0,7mpa, Ροή αέρα: 100L / λεπτό

σι.Τροφοδοσία: 220V 50Hz Ισχύς: 4,0kw

ντο.Θερμοκρασία λειτουργίας: - 20 ° ~ + 45 °

ρε.Σχετική υγρασία: ≥50%

μι.Χρώμα: Γκρι (ή καθορίζεται από τον πελάτη)

φά.Συνολική διάσταση: 1800 * 1200 * 1700 mm

σολ.Βάρος: περίπου 1,6 τόνοι

V. Τεχνικές παράμετροι

• Ταχύτητα παραγωγής: 25-30 ppm (1 καρτέλα για κάθε ηλεκτρόδιο καθόδου και ανόδου,

1 ομάδα η μία για την άλλη, Μήκος ηλεκτροδίου: 400mm)

σι.Ευθυγράμμιση περιέλιξης: ± 0,5 mm;Ακρίβεια θέσης κοπής: ± 0,5 mm

ντο.Ποσοστό κινητοποίησης εξοπλισμού: ≥ 95% (εξαιρουμένου του λόγου εισόδου

υλικά);ποσοστό προσόντων≥ 98%

ρε.Τόσο η κάθοδος όσο και η άνοδος είναι εξοπλισμένα με μηχανές συγκόλλησης Kepu,

και το μέγεθος της περιοχής συγκόλλησης προσαρμόζεται.

VI.Απαιτήσεις για πρώτες ύλες:

Ηλεκτρόδιο:

Αυτί

1. Ανοχή πλάτους σχισμής: ± 0,1 mm

2. Το σφάλμα σχήματος S είναι μικρότερο από 0,2 mm/500 mm.

Ταινία-κασέτα

Ανοχή πλάτους σχισμής: ± 0,2 mm
