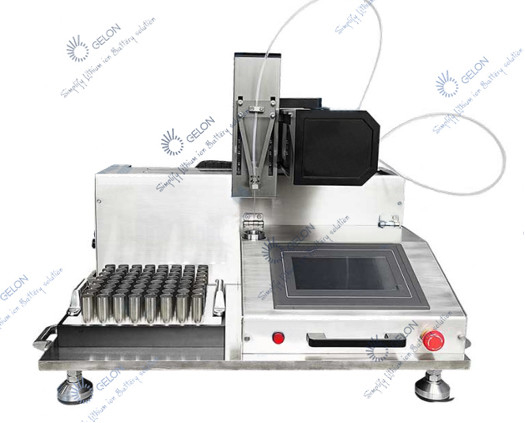

Διαδικασία πλήρωσης ηλεκτρολυτών 4680 18650 Εξοπλισμός συγκροτήματος μπαταριών λιθίου

Electrolyte Filling Process 4680 18650 Lithium Battery Assembly Equipment

ΕΓΩ .Διαμόρφωση συστήματος

1. Ένα πλαίσιο, κατασκευασμένο από ανοξείδωτο χάλυβα και κράμα αλουμινίου.

2. Η αυτόματη συσκευή ανύψωσης έχει 2 σταθμούς εργασίας, συμπεριλαμβανομένης μιας συσκευής ανύψωσης ελεγχόμενου πεπιεσμένου αέρα.

3. 2 σετ κεφαλών έγχυσης υγρού υπό κενό, δοχεία SS316 και δομή βαλβίδας διακοπής διπλής ανύψωσης με διπλή πνευματική ανύψωση

4. 2 δοσομετρικές αντλίες ακριβείας (μοντέλο: E2a-d20i) Έμβολη αντλία που κινείται με βηματικό κινητήρα και κεραμική περιστροφική βαλβίδα ακριβείας.Ο όγκος της ένεσης μπορεί να φτάσει τα 20 ml (23,5 g).(ανατρέξτε στα δεδομένα αντλίας)

5. Συγκρότημα βαλβίδας πνευματικού ελέγχου, μονάδα πνευματικής βαλβίδας ελέγχου SMC

6. Ελεγκτής PLC, έγχρωμη οθόνη αφής

7. Όλοι οι σωλήνες υγρού είναι πλαστικοί PFA

II.Σύνδεση συστήματος

Αυτό το μηχάνημα έχει σχεδιαστεί για χρήση στο ντουλαπάκι που παρέχεται από τον πελάτη.Το κύριο σώμα του μηχανήματος θα τοποθετηθεί στο ντουλαπάκι, συμπεριλαμβανομένου του πλαισίου, της κεφαλής έγχυσης υγρού, του αυτόματου συστήματος τοποθέτησης, της δοσομετρικής αντλίας κ.λπ.

Τα στοιχεία ελέγχου του μηχανήματος τοποθετούνται έξω από το ντουλαπάκι συνοδηγού.Συμπεριλαμβανομένου του κιβωτίου ελέγχου, του συγκροτήματος πνευματικής βαλβίδας ελέγχου κ.λπ. Το κύριο σώμα του μηχανήματος και το στοιχείο ελέγχου συνδέονται με σωλήνες αέρα και καλώδια.Αυτοί οι σωλήνες και τα καλώδια συνδέονται μέσω του δεσμευμένου χώρου στο ντουλαπάκι.

Η πηγή κενού και ο πεπιεσμένος αέρας πρέπει να παρέχονται από τον πελάτη.

Σωληνώσεις που διέρχονται από το ντουλαπάκι: 1 σωλήνας γενικής εισαγωγής αέρα, 1 σωλήνας γενικής εξαγωγής, 1 σωλήνας κενού και 1 σωλήνας αέρα συμπίεσης (εάν απαιτείται πίεση).Η αντλία έγχυσης υγρού μπορεί να τοποθετηθεί μέσα ή έξω από το ντουλαπάκι.Το κιβώτιο ελέγχου τοποθετείται έξω από το ντουλαπάκι.

III.Βήματα εργασίας

1. Τοποθετήστε χειροκίνητα τις 2 μπαταρίες στους 2 δίσκους τοποθέτησης.

2. Πατήστε το διακόπτη εκκίνησης (ποδοδιακόπτης) και η μπαταρία θα γίνει

κατεβαίνουν αυτόματα

--- μεταφραστεί στο κάτω μέρος της κεφαλής έγχυσης υγρού

--- ανέβα

--- σφραγίστε τον πυκνωτή και την κεφαλή έγχυσης υγρού

--- διαδικασία αυτόματης έγχυσης υγρού

--- αφού ολοκληρωθεί η έγχυση υγρού, η μπαταρία θα κατέβει

--- μεταφράστε στην αρχική θέση

--- ανάβαση?

3. Αφαιρέστε χειροκίνητα 2 μπαταρίες αντίστοιχα.

4. Τοποθετήστε 2 νέες μπαταρίες για την επόμενη ένεση υγρού.

VI.Αρχή έγχυσης υγρού

Η μπαταρία είναι σφραγισμένη με την κεφαλή έγχυσης υγρού και αρχίζει να σκουπίζει το εσωτερικό της κεφαλής έγχυσης υγρού και τον πυκνωτή μία φορά.Αφού ολοκληρωθεί η εξαγωγή κενού, η βαλβίδα εξαγωγής στην κεφαλή έγχυσης υγρού κατεβαίνει για να κλείσει το κανάλι μεταξύ της κεφαλής έγχυσης υγρού και της μπαταρίας, απελευθερώνοντας το κενό στη βαλβίδα έγχυσης υγρού.Αυτή τη στιγμή, το εσωτερικό της δεξαμενής διατηρεί μια κατάσταση υψηλού κενού.Η αντλία έγχυσης υγρού εγχέει ποσοτικά τον ηλεκτρολύτη στη βαλβίδα έγχυσης υγρού κλείνοντας το ακροφύσιο έγχυσης υγρού.Ανοίξτε τη βαλβίδα εξαγωγής για να ρουφήξετε ηλεκτρολύτη στην μπαταρία.

Ανάλογα με τον βαθμό κενού και την εσωτερική πυκνότητα της μπαταρίας, μπορούν να ρυθμιστούν πολλαπλές διαδικασίες αναρρόφησης με ηλεκτρική σκούπα και αναρρόφησης υγρού για να σκουπιστεί ξανά η κεφαλή έγχυσης υγρού, να περάσει η ατμόσφαιρα ή να διατηρηθεί η πίεση μέχρι να εγχυθεί όλος ο ηλεκτρολύτης στην μπαταρία.Η διάρκεια μπορεί να καθοριστεί σύμφωνα με τις απαιτήσεις χρόνου βρέξιμο της μπαταρίας.Ο αέρας στην μπαταρία εκκενώνεται και ο ηλεκτρολύτης απορροφάται πλήρως στην κυψέλη του πυκνωτή.

V. Παράμετροι

1. Όγκος έγχυσης υγρού: 0-20ml, ακρίβεια ± 1%

2. Προδιαγραφή μπαταρίας: 21700 / 26650 / 32650.

3. Ταχύτητα χωρητικότητας: σύμφωνα με την κανονική διαδικασία έγχυσης υγρού, PPM = 2pc

4. Τροφοδοσία: 220V AC

5. Παροχή αέρα: 75 PSI

6. Κενό: παρέχεται από τον πελάτη

7. Παροχή αερίου υπό πίεση: παρέχεται από τον πελάτη
