Ιονικός ρόλος εξοπλισμού παραγωγής μπαταριών λίθιου για να κυλήσει τη μηχανή επιστρώματος κύβων αυλακώσεων

Ιονικός ρόλος εξοπλισμού παραγωγής μπαταριών λίθιου για να κυλήσει τη μηχανή επιστρώματος κύβων αυλακώσεων

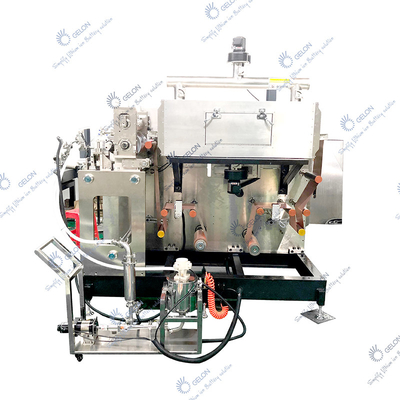

Lithium Ion Battery Production Equipment Roll To Roll Slot Die Coating Machine
Ιονικός ρόλος εξοπλισμού παραγωγής μπαταριών λίθιου για να κυλήσει τη μηχανή επιστρώματος κύβων αυλακώσεων Ιονικός ρόλος εξοπλισμού παραγωγής μπαταριών λίθιου για να κυλήσει τη μηχανή επιστρώματος κύβων αυλακώσεων

Μεγάλες Εικόνας :  Ιονικός ρόλος εξοπλισμού παραγωγής μπαταριών λίθιου για να κυλήσει τη μηχανή επιστρώματος κύβων αυλακώσεων

Λεπτομέρειες:
Τόπος καταγωγής: Κίνα
Μάρκα: Gelon
Πιστοποίηση: CE
Αριθμό μοντέλου: GN-360S
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: 1pc
Τιμή: USD72690/set
Συσκευασία λεπτομέρειες: Τυποποιημένο ξύλινο κιβώτιο για την εξαγωγή.
Χρόνος παράδοσης: 15-25 εργάσιμες ημέρες
Όροι πληρωμής: L/C, T/T, Western Union, D/P
Δυνατότητα προσφοράς: 30 σύνολα το μήνα

Ιονικός ρόλος εξοπλισμού παραγωγής μπαταριών λίθιου για να κυλήσει τη μηχανή επιστρώματος κύβων αυλακώσεων

περιγραφή
Όνομα παραγωγής: Ιονικός ρόλος εξοπλισμού παραγωγής μπαταριών λίθιου για να κυλήσει τη μηχανή επιστρώματος κύβων αυλα Χρήση: Ιονικές έρευνα και παραγωγή μπαταριών λίθιου
MOQ: 1 PC customzie: ΝΑΙ
Ναυτιλία: Αεροπορικώς τη θάλασσα//εκφράστε/έδαφος Ανεφοδιασμός 1: πρώτη ύλη μπαταριών λίθιου ιονική
Ανεφοδιασμός 2: ιονικός εξοπλισμός παραγωγής μπαταριών λίθιου Ανεφοδιασμός 3: Πρώτη ύλη μπαταριών λίθιου στερεά

Ιονικός ρόλος εξοπλισμού παραγωγής μπαταριών λίθιου για να κυλήσει τη μηχανή επιστρώματος κύβων αυλακώσεων



Το GN-360S είναι μια όλος--μια μηχανή με ποικίλες επιλογές επιστρώματος να ικανοποιηθούν οι διαφορετικές ανάγκες διαδικασίας επιστρώματος. Χρησιμοποιείται κυρίως για τη διαδικασία επιστρώματος επιφάνειας για την κάθοδο και την άνοδο μπαταριών thium λ ι, και είναι ένας πειραματικός εξοπλισμός επιστρώματος με τη υψηλή ακρίβεια και τη σταθερότητα. Η συσκευή μπορεί να πραγματοποιήσει δύο μεθόδους επιστρώματος εξώθησης κύβων αυλακώσεων και επιστρώματος φραγμών κομμάτων με την αλλαγή του τρόπου επιστρώματος και της επικεφαλής συνέλευσης επιστρώματος, το συνεχές επίστρωμα και το διαλείπον επίστρωμα μπορούν να επιτευχθούν. Διατηρήστε τη διεπαφή επικοινωνίας δοκιμής ή το σύστημα δοκιμής με το πάχος/την πυκνότητα επιφάνειας Έλεγχος έντασης ηλεκτροδίων, σταθερό να ξετυλίξει έντασης, σταθερό επίστρωμα έντασης, ξήρανση Οι παράμετροι συστημάτων ελέγχονται κεντρικά, η ανθρώπου-μηχανής διεπαφή υιοθετεί την οθόνη αφής και τον τρόπο πληκτρολόγησης, και τον ιεραρχικό έλεγχο, και οι παράμετροι διαδικασίας μπορούν να είναι λ, αποθηκευμένος και αποκαλούμενος.





I . Χαρακτηριστικά γνωρίσματα



Η μορφωματική δομή μπορεί να επιτύχει δύο διαφορετικές μεθόδους επιστρώματος

(1) μέθοδος επιστρώματος φραγμών κομμάτων

1 . Συνεχώς να ντύσει είναι εντάξει, και της με ένα ευρύτερο παράθυρο επιστρώματος

2. Φραγμός κομμάτων χρήσης με το μηχανισμό και το μικρόμετρο ρύθμισης ακρίβειας για να επιτύχει τη ρύθμιση πάχους

3. Σίτιση με τη γούρνα



(2) μέθοδος επιστρώματος κύβων αυλακώσεων

1 . Η βαλβίδα επιστρώματος που συνεργάζεται με το στόλισμα κύβων, χρήστης μπορεί να επιτύχει το συνεχές επίστρωμα, το διαλείπον επίστρωμα, το επίστρωμα λουρίδων, το επίστρωμα πιασιμάτων, κ.λπ.

2. Η σίτιση αντλιών δοσολογίας, κλειστή πηλός λειτουργία, χρήστης μπορεί να ρυθμίσει το ποσό σίτισης σύμφωνα με την ταχύτητα επιστρώματος

3. Επίστρωμα κύβων αυλακώσεων με την υψηλή ακρίβεια επιστρώματος και την καλή συνέπεια επιστρώματος



Έλεγχος συστημάτων

1 . Ο έλεγχος λεωφορείων EtherCAT χρήσεων συστημάτων

2. Έλεγχος έντασης κλειστών βρόγχων υποστρωμάτων

3. Εξοπλισμένος με την υπέρυθρη, ξετυλίγοντας διόρθωση, την άνεμος διόρθωση, και την υψηλή ακρίβεια διορθώσεων

4. Μέθοδος ψησίματος, φούρνος ζεστού αέρα, κυκλοφορία ζεστού αέρα, αέρας που φυσά - επάνω, ο χρήστης μπορεί να πάρει την καλή ξηρά επίδραση








ΣΤΟΙΧΕΙΟ VALUE
Πλάτος ρόλων 500mm
Αποτελεσματικό πλάτος επιστρώματος <380mm>
Σειρά βάρους της ενιαίας ντυμένης ταινίας 35 ~ 300g/㎡
Παροχή ηλεκτρικού ρεύματος 380V Χ 50Hz, 3 συγχρονίστε (παροχή ηλεκτρικού ρεύματος ελέγχου 220 Β Χ 50Hz, ενιαία φάση) τη σειρά διακύμανσης τάσης σειράς 10%~-10% διακύμανσης τάσης
Συνολική δύναμη Μέγιστο 15KW (όταν είναι η ηλεκτρική θέρμανση, η κανονική δύναμη εργασίας για 40% της μέγιστης αρχικής δύναμης.) Θέρμανση ελέγχου με έναν ενισχυτή δύναμης.
Πηγή αερίου 0.6MPa~0.8MPa, διακύμανση ±1% πίεσης αέρα (καθαρός αέρας μετά από την αφαίρεση νερού, κανένα πετρέλαιο, διήθηση, σταθερή πίεση,) κατανάλωση συμπιεσμένου αέρα 0,5 m3/h ο συμπιεσμένος αέρας διαιρείται σε δύο τρόπους έναν για τη βαλβίδα επιστρώματος, που εξοπλίζεται με την ειδική δεξαμενή αποθήκευσης αερίου (0,3 m3/h), ο άλλος τρόπος να ταϊστεί ο κύλινδρος ζωνών πίεσης, στερεώνοντας τον κύλινδρο και ούτω καθεξής (0,2 m3/h).
Χρώμα εμφάνισης Νικέλινη μύτη, ανοξείδωτο μερών κιβωτίων, ο Μαύρος ή πελάτης που διευκρινίζονται
Επίγειες απαιτήσεις Το ίδρυμα είναι έδαφος τσιμέντου ή έδαφος βεράντας, λειότητα ±5 χιλ. ㎡, ικανότητα ρουλεμάν 1500 ㎏/㎡
Θερμοκρασία μερών επιστρώματος 23 ± 4 ℃
Υγρασία μερών επιστρώματος 45% RH (καμία συμπύκνωση)





















































Πλήρης αυτόματος αυτοκινήτων μπαταριών παραγωγής γραμμών ηλεκτρικός οχημάτων μπαταριών εξοπλισμός εγκαταστάσεων μπαταριών παραγωγής Line/Li ιονικός

Ενσωματώστε το τοπ κατασκευαστή υλικών της Κίνας, Gelon μπορεί να παρέχει το πλήρες σύνολο λύσης πρώτων υλών για την ιονική μπαταρία λίθιου. Τα επικρατέστερα προϊόντα μας είναι LFP, LMO, LCO, NMC, NCA LTO, MCMB, φυσικός γραφίτης, διαχωριστής, Electrolyte& άλλα εξαρτήματα (SBR CMC NMPPVDF, γουλιά-λι, ετικέττες Al&Ni, και ετικέττες πακέτων μπαταριών., κ.λπ.) για τις νέες ιονικές μπαταρίες λίθιου δύναμης.
Με βάση τα εκτενή factrories μας εμπειρίας batteryproduction και εξοπλισμών μπαταριών, μπορούμε να σχεδιάσουμε και να προσφέρουμε τη με το κλειδί στο χέρι λύση για τον πελάτη, και τον ιονικό σχεδιασμό προγράμματος μπαταριών indertakelithium.
Ήδη, η ομάδα Gelon έχει παράσχει επιτυχώς τους αυτόματους κατασκευαστές μπαταριών εξοπλισμών formany γνωστούς, όπως το ΤΈΣΛΑ, LG, SONY, ATL ...... επίσης επιτυχώς προσφερθε'ντα με το κλειδί στο χέρι πρόγραμμα στη Βολιβία, Αργεντινή, Ηνωμένο Βασίλειο, Ρωσία, Τουρκία, Ταϊλάνδη, Ινδονησία, ινδικά, Νότια Αφρική….

Ιονικός ρόλος εξοπλισμού παραγωγής μπαταριών λίθιου για να κυλήσει τη μηχανή επιστρώματος κύβων αυλακώσεων 0Ιονικός ρόλος εξοπλισμού παραγωγής μπαταριών λίθιου για να κυλήσει τη μηχανή επιστρώματος κύβων αυλακώσεων 1
